Нормальная ЭКГ: как выглядит и что означают ее зубцы, интервалы и ритм

Нормальная ЭКГ как выглядит? Это равномерная кривая на бумажной ленте или экране, где повторяются характерные комплексы: небольшой зубец P, отражающий сокращение предсердий, затем быстрый высокий всплеск QRS — сокращение желудочков, и наконец пологий зубец T — восстановление желудочков. Между ними аппарат измеряет интервалы, по которым врач судит о проводимости сердца. В норме ритм синусовый и правильный, частота 60–100 ударов в минуту, длительность интервалов укладывается в стандартные пределы: PR от 120 до 200 мс, QRS менее 120 мс, QTc не более 450 мс у мужчин и 460 мс у женщин. Электрическая ось сердца лежит в секторе от –30° до +90°. Именно эти показатели формируют картину здоровой электрокардиограммы.

Статья предназначена тем, кто впервые видит собственную кардиограмму или заключение и хочет разобраться, что означают строчки в бланке. Мы объясним, как расшифровать основные элементы ЭКГ, научим отличать вариант нормы от повода для консультации с врачом и покажем, на что смотрят кардиологи в первую очередь. Никаких сложных терминов — только простые сравнения и факты из клинических рекомендаций.

Важное предупреждение: материал носит исключительно справочный характер. Не пытайтесь ставить себе диагноз по одному лишь бланку. Даже идеальная по цифрам ЭКГ не исключает наличие заболеваний, и наоборот — некоторые отклонения у здоровых людей абсолютно безобидны. Окончательную оценку всегда дает врач после осмотра и полного сбора анамнеза.

График нормальной ЭКГ: как он выглядит на бумаге

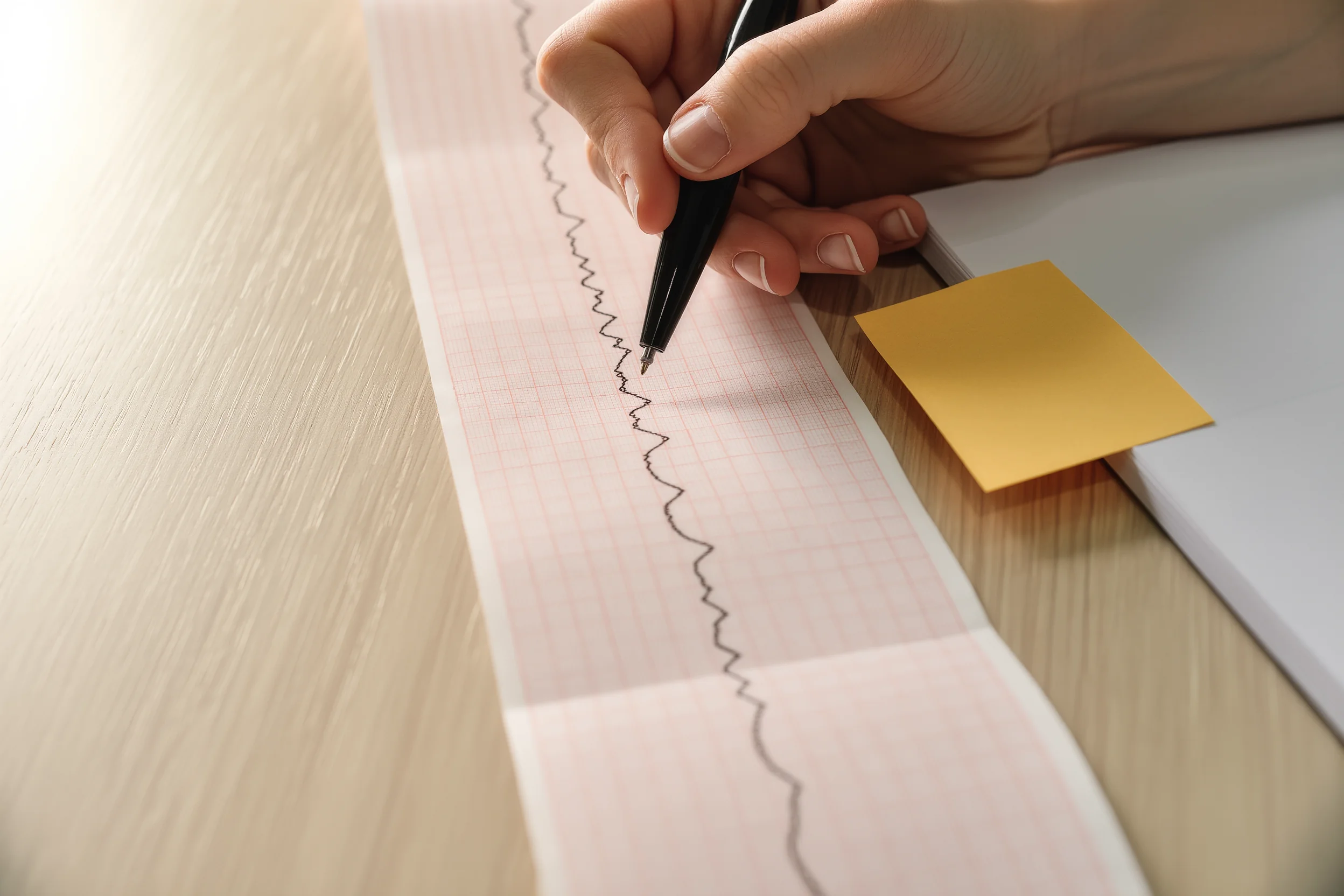

Когда вы держите в руках ленту ЭКГ, вы видите множество ритмичных одинаковых «всплесков», разделенных ровными промежутками. Это и есть отпечаток работы сердца. Запись ведется на миллиметровой бумаге при скорости 25 или 50 мм/с — на бланке обычно указано. Каждый маленький квадратик соответствует 0,04 секунды при скорости 25 мм/с. ЭКГ-аппарат рисует черную или синюю линию, которая в паузах возвращается к базовой линии — изолинии.

Нормальный комплекс состоит из нескольких элементов. Сначала маленький плавный холм вверх — зубец P. Сразу за ним небольшое углубление и затем острый пик — комплекс QRS, который иногда похож на острый треугольник. После него линия на мгновение становится плоской или чуть приподнимается — это сегмент ST, а затем идет плавный подъем — зубец T. Вся эта череда повторяется с каждым ударом сердца.

Не стоит пугаться, если ваша кривая чуть-чуть отличается от «идеальной картинки». У здоровых людей форма зубцов может варьировать в зависимости от возраста, телосложения и даже от того, насколько плотно прилегали электроды. Например, у худощавых людей нередко амплитуда QRS выше, а у полных — ниже. Именно эти индивидуальные особенности и оценивает врач, а не просто сверяет с шаблоном.

Скорость записи обычно составляет ==25 мм/с==, тогда пять больших клеток (одна клетка = 0,2 с) — это одна секунда. На такой ленте видно, что комплексы следуют друг за другом с одинаковым шагом, а между ними линия всегда возвращается на один и тот же уровень. Если вы заметили, что линия «плывет» или подергивается — скорее всего, это артефакт из-за движения пациента или плохого контакта электрода, а не патология.

Что значат зубцы и интервалы на нормальной ЭКГ

Итак, нормальная ЭКГ как выглядит мы уже в общих чертах представили — теперь разберем значение каждой волны подробно. Каждая из них отражает определенный этап электрического возбуждения сердечной мышцы, и понимание этих этапов помогает увидеть, где искать отклонения.

Зубец P — сигнал из правого предсердия, запускающий сокращение обоих предсердий. В норме он положительный во II отведении и длится не более 0,12 с. Если он отсутствует или изменен, возможно нарушение ритма из другого источника.

Комплекс QRS — мощный сигнал, заставляющий сокращаться желудочки. Выглядит как быстрый острый всплеск. Длительность QRS в норме менее 120 мс (0,12 с). Более широкий QRS может говорить о замедлении проведения по желудочкам, например, при блокадах ножек пучка Гиса.

Интервал PR — расстояние от начала P до начала QRS, показывает, как быстро импульс проходит от предсердий к желудочкам через атриовентрикулярный узел. Норма: 120–200 мс. Укорочение PR бывает при синдромах предвозбуждения, удлинение — при замедлении проведения.

Интервал QT — от начала QRS до конца T, отражает полную электрическую систолу желудочков. Поскольку QT зависит от частоты пульса, используют корригированный показатель QTc. Норма: ≤450 мс для мужчин, ≤460 мс для женщин. Удлинение QT опасно риском развития тяжелых аритмий.

Сегмент ST — участок между концом S и началом T, в норме находится на изолинии или слегка приподнят. Значительный подъем или депрессия сегмента ST — возможный признак ишемии миокарда, требующий срочной консультации.

Сведем основные нормальные значения в таблицу:

| Параметр | Что показывает | Норма у взрослых |

| --- | --- | --- |

| Зубец P | Деполяризация предсердий | Длительность ≤0,12 с |

| Комплекс QRS | Деполяризация желудочков | Длительность <0,12 с |

| Интервал PR | Проведение от предсердий к желудочкам | 0,12–0,20 с |

| Интервал QT (QTc) | Полная электрическая систола желудочков | Муж. ≤450 мс, Жен. ≤460 мс |

| Сегмент ST | Ранняя реполяризация желудочков | На изолинии (допустимы небольшие вариации) |

Обратите внимание: нормы могут незначительно отличаться в зависимости от оборудования и методики расчета QTc, поэтому всегда ориентируйтесь на референсные значения, указанные в заключении вашего аппарата.

Синусовый ритм и частота сокращений: два главных критерия нормы

Еще один признак, по которому определяют, как выглядит нормальная ЭКГ — правильный ритм. Первый вопрос, на который отвечает врач, глядя на кардиограмму: откуда исходит импульс? В норме он рождается в синусовом узле — маленьком скоплении клеток в правом предсердии. Такой ритм называют синусовым, и это самая физиологичная работа сердца. На ленте синусовый ритм выглядит как повторяющиеся одинаковые комплексы с зубцом P перед каждым QRS.

Частота сокращений (ЧСС) у взрослого в покое в норме составляет 60–100 ударов в минуту. Подсчитать ее можно по расстоянию между соседними зубцами R (самый высокий пик QRS). Если одно деление на ленте соответствует 0,2 с, то 5 больших клеток между RR — это 60 в минуту. Современные аппараты рассчитывают ЧСС автоматически.

Отклонения частоты: ==ЧСС 100 уд/мин== — тахикардией. Важно: у спортсменов брадикардия 40–50 ударов может быть нормой при хорошем самочувствии. Легкая тахикардия часто вызвана волнением во время процедуры и также не считается патологией. Однако если в заключении написано «фибрилляция предсердий» или «желудочковая тахикардия» — это требует немедленного врачебного внимания.

Синусовая аритмия — еще одна частая находка. Она проявляется небольшим удлинением и укорочением интервалов RR при вдохе и выдохе. У детей и молодых людей это абсолютная норма, связанная с дыханием. У пожилых дыхательная аритмия менее выражена, и выраженная нерегулярность ритма может указывать на другую патологию.

Электрическая ось сердца: почему она не должна вас пугать

Электрическая ось сердца (ЭОС) — это усредненное направление электрического импульса при сокращении желудочков. Ее положение зависит от анатомии сердца, телосложения и даже от того, как лежит пациент. В норме ЭОС находится в пределах от –30° до +90°.

Вы можете увидеть в заключении «отклонение ЭОС влево» или «вправо». У многих здоровых людей ось смещена из-за особенностей фигуры: у высоких худощавых (астеников) сердце висит более вертикально, и ось уходит вправо; у коренастых или полных — более горизонтально, и ось отклоняется влево. Если других изменений на ЭКГ нет, такое отклонение — вариант нормы.

Но иногда резкое смещение ЭОС — один из признаков гипертрофии желудочка или блокады ножек пучка Гиса. Поэтому врач сопоставляет угол оси с другими данными. Изолированный «диагноз» по ЭОС не ставится.

Как самостоятельно понять, что ЭКГ в норме: пошаговая инструкция

Пока вы ждете консультации врача, можно бегло оценить собственное заключение, чтобы снять тревожность. Для этого достаточно пяти простых шагов — но помните: это лишь предварительный ориентир, а не диагноз.

1. Найдите в тексте слова «синусовый ритм». Если они присутствуют, а также нет упоминаний «мерцательная аритмия», «фибрилляция предсердий», «трепетание» — первый критерий выполнен.

2. Посмотрите на частоту сердечных сокращений (ЧСС). Пределы 60–100 уд/мин считаются нормальными. У спортсменов 50–59 может быть вариантом нормы.

3. Прочитайте, что написано про интервалы PR, QRS, QT. Если на бланке рядом с цифрами стоят условные обозначения «N» (норма) или они попадают в диапазоны, указанные выше, — хорошо. Аппарат часто сам проставляет эти метки.

4. Проверьте, есть ли тревожные фразы: «ишемия», «инфаркт», «полная блокада», «желудочковая тахикардия», «фибрилляция желудочков», «удлинение QT более 500 мс». Если они отсутствуют — уже спокойнее.

5. Оцените описание сегмента ST и зубца T. Формулировки вроде «неспецифические изменения ST-T» встречаются часто и требуют врачебной интерпретации, но в изолированном виде редко означают катастрофу. А вот слова «подъем ST» или «глубокие отрицательные T» — повод ускорить визит.

Этот алгоритм не дает гарантий, но помогает понять, насколько срочно нужно на прием. Реальное заключение всегда дает врач.

Когда небольшие отклонения — это норма, а не болезнь

Некоторые особенности ЭКГ пугают пациентов, хотя давно признаны врачами безобидными. Вот самые типичные варианты, которые не считаются патологией у здоровых людей без жалоб:

• Неполная блокада правой ножки пучка Гиса (НБПНПГ) — небольшая задержка проведения по правой ножке. Встречается у каждого пятого здорового человека, особенно у молодых, и сама по себе не требует лечения.

• Единичные экстрасистолы (внеочередные сокращения). Если их количество не превышает нескольких десятков за сутки и нет структурных изменений сердца, они абсолютно безопасны.

• Синусовая аритмия, особенно у детей и подростков — физиологичная реакция на дыхание.

• Смещение ЭОС влево или вправо при нормальной амплитуде QRS и отсутствии других критериев гипертрофии.

• Легкая брадикардия (55–59 уд/мин) у людей с хорошей физической подготовкой.

Тем не менее любой из этих пунктов должен быть зафиксирован в медицинской карте и оценен в динамике. Если вы увидели подобную запись в заключении, не ставьте на себе крест — просто запланируйте визит к кардиологу для уточнения.

Как проверить свою ЭКГ, не дожидаясь приема врача

Ожидание приема иногда затягивается, а непонятные слова в бланке добавляют тревоги. В такой ситуации можно воспользоваться современными цифровыми инструментами, которые сравнивают ваши показатели с нормами и дают пояснения простым языком.

В идеале, конечно, чтобы точно знать, как выглядит нормальная ЭКГ именно вашего сердца, нужно показать ее врачу. Но предварительно сориентироваться поможет онлайн-расшифровщик на платформе LeanTech AI-хаб. Вы загружаете PDF с заключением или фотографию ленты — и через минуту получаете разбор: какие параметры укладываются в границы нормы, а какие выходят за них. Сервис не заменяет врача, а лишь помогает подготовить вопросы к предстоящей консультации. Попробовать можно здесь: https://leantech.ai/ai/instrument/rasshifrovka-ekg.

Помните: никакая компьютерная программа и никакая статья не способны учесть всю историю вашего здоровья. Только очный осмотр врачом, с учетом жалоб, возраста и дополнительных исследований, позволяет поставить правильный диагноз. Если у вас есть любые сомнения или тревожные ощущения (боль в груди, одышка, перебои), не откладывайте визит к кардиологу.

Материал носит справочный характер и не является медицинской консультацией; трактовать ЭКГ в контексте здоровья может только врач.
